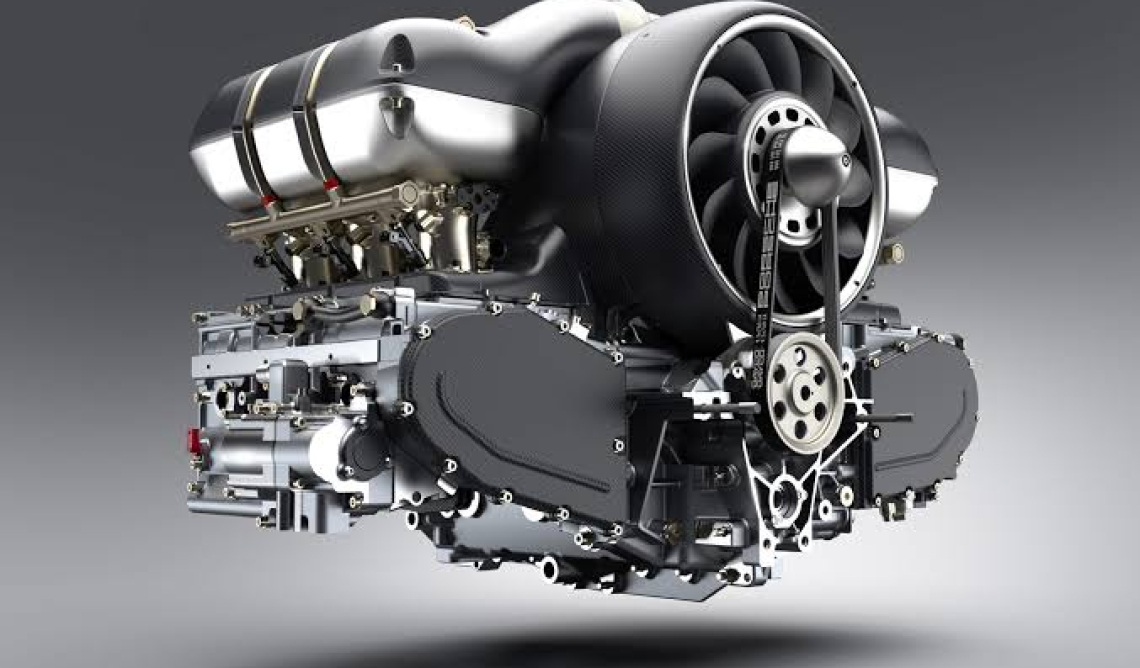

Будова двигуна: з чого складається і як працює двигун внутрішнього згоряння

Двигун внутрішнього згоряння (ДВЗ) - це основний силовий агрегат автомобіля, який перетворює енергію палива на механічну роботу. Саме завдяки йому автомобіль починає рух, набирає швидкість і підтримує необхідну потужність під час руху.

Незважаючи на складну конструкцію, принцип його роботи залишається незмінним уже понад століття. Однак сучасні технології все ж перетворили двигуни на більш економічні, потужні та надійніші агрегати

Розуміння того, яка будова двигуна, допомагає краще контролювати технічний стан автомобіля, своєчасно виявляти несправності та правильно доглядати за силовим агрегатом.

Будова двигуна внутрішнього згоряння

Будова двигуна внутрішнього згоряння є досить складною та багатокомпонентною. Він складається з механічної частини та кількох допоміжних систем, які працюють як єдиний механізм. Кожен вузол виконує власне завдання, а навіть незначна несправність одного елемента може вплинути на роботу всього мотора. Основними елементами конструкції є:

блок циліндрів;
головка блока циліндрів;
поршні;
шатуни;
колінчастий вал;
розподільний вал;
клапани;
ремінь або ланцюг ГРМ;
картер двигуна.

Саме ці деталі утворюють основу, яка забезпечує правильну роботу силового агрегату.

З чого складається двигун

Багатьох водіїв цікавить, з чого складається двигун сучасного автомобіля. Крім основних механічних деталей, мотор містить кілька важливих систем, без яких його робота була б неможливою. До них належать:

паливна система;
система запалювання (для бензинових двигунів);
система впуску повітря;
випускна система;
система змащення;
система охолодження;
електронна система керування двигуном.

Кожна із цих систем відповідає за окремий процес, такий як подача палива, відведення тепла, змащення рухомих деталей або контроль роботи двигуна за допомогою електроніки.

Будова мотора: основні механізми

Будова мотора передбачає взаємодію двох головних механізмів кривошипно-шатунного та газорозподільного.

Кривошипно-шатунний механізм

Його головне завдання — перетворити зворотно-поступальний рух поршнів на обертання колінчастого вала. Саме цей процес забезпечує передачу крутного моменту на трансмісію автомобіля. До складу цього механізму входять:

поршні;
поршневі кільця;
пальці;
шатуни;
колінчастий вал;
маховик.

Газорозподільний механізм

Газорозподільний механізм відповідає за своєчасне відкриття та закриття клапанів. До його складу входять:

розподільний вал;
впускні клапани;
випускні клапани;
пружини клапанів;
ремінь або ланцюг ГРМ.

Завдяки точній роботі цього механізму паливно-повітряна суміш потрапляє в циліндри у потрібний момент, а відпрацьовані гази своєчасно залишають камеру згоряння.

Як працює двигун внутрішнього згоряння

Щоб зрозуміти, як працює двигун внутрішнього згоряння, достатньо розглянути класичний чотиритактний цикл. Він повторюється сотні разів за хвилину під час роботи двигуна.

Впуск. Поршень рухається вниз, відкривається впускний клапан, і в циліндр надходить повітря або паливно-повітряна суміш.
Стиснення. Поршень підіймається вгору та стискає суміш. При цьому значно зростають температура і тиск усередині циліндра.
Робочий хід. В бензиновому двигуні свічка запалювання створює іскру, яка підпалює суміш. У дизельному моторі паливо самозаймається через високу температуру стисненого повітря. Вибухова енергія штовхає поршень вниз, змушуючи обертатися колінчастий вал.
Випуск. Після завершення робочого ходу відкривається випускний клапан. Поршень піднімається вгору та виштовхує відпрацьовані гази у вихлопну систему.

Після цього цикл повторюється знову.

Принцип роботи двигуна внутрішнього згоряння

Принцип роботи двигуна внутрішнього згоряння базується на перетворенні теплової енергії, яка утворюється під час згоряння пального, на механічну. Послідовність цього процесу поетапно виглядає так:

В циліндр надходить повітря або паливна суміш.
Суміш стискається поршнем.
Відбувається займання.
Гази, що утворилися, тиснуть на поршень.
Колінчастий вал отримує обертальний рух.
Крутний момент передається через трансмісію на колеса автомобіля.

Саме так автомобіль починає рухатися, а також отримує потрібну потужність для швидкісного руху.

Чим відрізняються бензинові та дизельні двигуни

Конструкція бензинового та дизельного двигуна багато в чому однакова, однак принцип займання пального має суттєві відмінності.

Характеристика	Бензиновий двигун	Дизельний двигун
Принцип займання	Запалювання паливно-повітряної суміші від іскри свічки	Самозаймання палива від високої температури стисненого повітря
Паливо	Бензин	Дизельне пальне
Ступінь стиснення	Нижчий	Вищий
Витрата пального	Зазвичай більша	Більш економічна, особливо на великих відстанях
Крутний момент	Вищий на високих обертах	Високий уже на низьких обертах
Потужність	Краще набирає оберти, забезпечує динамічний розгін	Забезпечує впевнену тягу під навантаженням
Рівень шуму	Працює тихіше	Працює голосніше через особливості згоряння палива
Вартість обслуговування	Зазвичай нижча	Часто вища через складнішу паливну систему
Ресурс двигуна	Високий за умови правильного обслуговування	Часто більший завдяки міцнішій конструкції
Найкраще підходить для	Міської експлуатації та коротких поїздок	Далеких подорожей, перевезення вантажів і великих річних пробігів

Чому важливо регулярно обслуговувати двигун

Навіть найнадійніший двигун потребує регулярного технічного обслуговування. Своєчасна заміна моторної оливи, фільтрів, охолоджувальної рідини та діагностика допомагають уникнути дорогого ремонту. Про несправності двигуна можуть свідчити:

сторонні шуми;
підвищена витрата пального;
втрата потужності;
синій або чорний дим із вихлопної труби;
перегрів двигуна;
складний запуск.

Ігнорування цих симптомів може призвести до серйозних пошкоджень силового агрегату.

Діагностика та ремонт двигуна

Якщо двигун працює нестабільно, знизилася його потужність або з'явилися сторонні звуки, не відкладайте візит до автосервісу. Професійна діагностика дозволить швидко визначити причину несправності та запобігти дорогому ремонту. Наші спеціалісти виконають комплексну перевірку всіх систем двигуна, проведуть необхідний ремонт і допоможуть повернути автомобілю надійність та ефективність. Запишіться на діагностику та ремонт двигуна вже сьогодні, щоб уникнути серйозних поломок у майбутньому.
